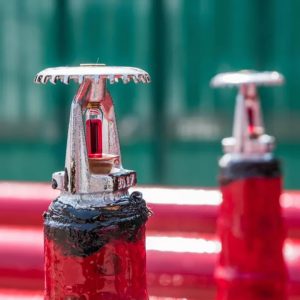

sprinkler e iluminação de emergência integração é uma necessidade prática e regulatória para edifícios comerciais, condomínios e indústrias em São Paulo: a correta coordenação entre o sistema de supressão por chuveiros automáticos e a iluminação de emergência reduz reprovação no AVCB/CLCB, preserva rotas de fuga, limita perdas e atende às exigências de seguradoras e do Corpo de Bombeiros. A ausência dessa coordenação é uma das causas mais recorrentes de falhas em fiscalizações e de riscos reais durante ocorrências de incêndio.
A seguir, apresento um guia técnico e prático, alinhado a conceitos das normas ABNT NBR 10897, ABNT NBR 13231, às orientações do Corpo de Bombeiros SP (IT-23) e às boas práticas da NFPA 13. Cada seção foi desenhada para síndicos, property managers, empresários e engenheiros interessados em projetar, aceitar, operar e manter sistemas integrados de forma a evitar reprovação em vistoria e garantir segurança efetiva.
Transição: Antes de detalhar requisitos e soluções, é útil entender por que essa integração é estratégica do ponto de vista de ocupação, conformidade e mitigação de perdas.
Por que integrar sprinkler e iluminação de emergência: benefícios concretos e problemas evitados
Evitar reprovação do AVCB/CLCB e requisitos do Corpo de Bombeiros
A integração correta entre sistemas de combate ativo (sprinklers) e socorro passivo (iluminação de emergência) é frequentemente requisitada nas plantas técnicas e durante vistoria para emissão do AVCB (Auto de Vistoria do Corpo de Bombeiros) ou CLCB. A não conformidade pode resultar em exigência de adequação, multas ou até fechamento parcial do estabelecimento. As falhas mais comuns que geram exigência são: ausência de acionamento automático da iluminação de emergência com o alarme de incêndio, locais com iluminação insuficiente em rotas de fuga e falta de documentação técnica que comprove ensaios e testes.
Segurança de ocupantes e continuidade de negócio
Durante um incêndio, visibilidade reduzida por fumaça é a principal causa de pânico e ferimentos. A integração garante que, no momento em que o sprinkler atua ou o alarme de fluxo é detectado, a iluminação de emergência seja ativada automaticamente — mantendo sinalização e caminhos de fuga iluminados. Isso não só salva vidas como reduz o tempo de evacuação, evita danos secundários (quedas, esmagamentos) e minimiza interrupções operacionais que afetam receita e reputação.
Preservação de patrimônio, seguros e mitigação de propagação do fogo
Com iluminação adequada e rápida sinalização, equipes de resposta interna podem agir com segurança para desligar equipamentos, isolar áreas e orientar brigada. A combinação adequada entre sprinkler — que limita o desenvolvimento do fogo — e iluminação de emergência — que garante eixos de fuga — reduz a intensidade do sinistro, o tempo de combate e, consequentemente, o custo de indenização para seguradoras. Corretoras e seguradoras frequentemente exigem relatórios de manutenção e integração para cobertura total.
Transição: Com os benefícios claros, é necessário compreender os princípios técnicos que governam a integração entre sistemas de sprinklers e iluminação de emergência.
Princípios técnicos da integração
Tipos de iluminação de emergência e implicações na integração
Existem três arquiteturas principais de iluminação de emergência: autônoma (luminárias com bateria interna), centralizada (módulos de alimentação e baterias localizadas em uma central que alimenta vários pontos) e híbrida (combinação das duas). Cada solução tem vantagens técnicas para integração:
- Autônoma: resiliente a falhas locais da rede — cada luminária entra em funcionamento quando perde a rede elétrica. Para integração com sprinkler, exige-se contato de comando ou supervisão para garantir acionamento unificado pelo alarme de incêndio.
- Centralizada: facilita a lógica de controle — a central recebe o sinal do painel de incêndio e comuta todo o sistema para modo emergência instantaneamente. Ideal quando se requer acionamento simultâneo e monitoramento centralizado.
- Híbrida: combina redundância local com comando central para requisitos de gestão e conformidade; útil em edifícios com zonas de risco diferentes.
A escolha impacta testes, manutenção, e o tipo de interface com a central de alarme de incêndio.
Detecção, alarme e lógica de intertravamento
O mecanismo comum e robusto de interface entre sprinklers e iluminação é o sinal do alarme de fluxo de água (flow switch) ou o disparo do painel de incêndio. Técnicas recomendadas:
- Usar o contato de alarme livre de potencial (contato seco ou relé) do painel de incêndio para comandar a central de iluminação ou os módulos de controle das luminárias.
- Definir lógica clara: ao detectar fluxo de sprinklers , acionar iluminação de emergência e manter sinalização de rota até o retorno à condição normal por procedimento controlado.
- Garantir tempos e prioridades: não programar temporizadores que possam apagar a emergência antes da liberação formal — a condição de emergência só deve ser encerrada por procedimento autorizado.
Essa interligação também deve prever supervisão do circuito para alertar falhas na linha de controle, evitando situações em que o sprinkler atua mas a iluminação não é acionada.
Alimentação elétrica, proteção e segregação de circuitos
Projetar a alimentação elétrica requer atenção a redundância e proteção: circuitos de iluminação de emergência devem ser independentes dos circuitos gerais e preferencialmente protegidos por cabeamento com resistência ao fogo quando exigido pelo projeto e normas locais. Boas práticas:
- Traçar circuitos de emergência por dutos avaliados para proteção mecânica e resistência ao fogo;
- Implementar monitoramento de tensão e baterias com registros de carga e eventos;
- Evitar compartilhamento de eletrodutos com circuitos de potência ou sistemas que possam ser comprometidos por incêndio ou danos mecânicos;
- Quando usar centrais, instalar em local protegido, fora de áreas diretamente sujeitas à descarga de água do sprinkler.
Essas medidas reduzem a probabilidade de falha simultânea de alimentação com a presença de incêndio.
Transição: Conhecer os requisitos normativos ajuda a projetar soluções aceitas em vistoria e alinhadas às melhores práticas internacionais.
Normas e requisitos aplicáveis: o que olhar em projeto e vistoria
O que exigem ABNT NBR 10897 e NFPA 13 para sistemas de sprinkler
A ABNT NBR 10897 e a NFPA 13 tratam do projeto, instalação e manutenção de sistemas de chuveiros automáticos. Pontos relevantes para integração:
- Especificação de pontos de alarme hidráulico (flow switches) e sua sinalização ao painel de alarme;
- Requisitos de zoneamento para manutenção de operação seletiva e para facilitar identificação de áreas onde houve atuação;
- Documentação técnica do projeto hidráulico e ensaios de fluxo necessários para aceitação e manutenção.
O projeto do sprinkler deve prever sensores e saídas para integração com outros sistemas de segurança predial, evitando soluções improvisadas que comprometam respostas automáticas.
O que exige ABNT NBR 13231 para iluminação de emergência
A ABNT NBR 13231 define critérios para projeto, instalação e manutenção de iluminação de emergência. Itens relevantes:
- Níveis mínimos de iluminância nas rotas de fuga, escadas e saídas — esses níveis devem constar no projeto e serem comprovados em ensaios;
- Autonomia dos sistemas de emergência conforme o projeto e a norma aplicável; o tempo exigido depende da ocupação e do projeto de segurança;
- Procedimentos de ensaios periódicos e documentação de manutenção que devem ser apresentados em vistoria;
- Requisitos de sinalização fotoluminescente e compatibilidade com luminárias de emergência.
Projetos que não comprovam níveis de iluminação ou autonomia por cálculo e ensaios técnicos frequentemente são apontados em vistorias.
Corpo de Bombeiros SP (IT-23) e documentação para AVCB/CLCB
O Corpo de Bombeiros de São Paulo publica instruções técnicas (como a IT-23) com diretrizes administrativas e técnicas específicas para vistoria e documentação. Para integração, atenção a:
- Entrega de plantas assinadas por profissional habilitado com detalhes de interligação entre painel de incêndio, sprinklers e iluminação de emergência;
- Registros de comissionamento, testes de fluxo, ensaios de bateria e relatórios de integridade dos circuitos;
- Memorial descritivo que explique lógica de comando e procedimentos de restabelecimento;
- Contrato de manutenção com empresa qualificada e periodicidade de inspeções.
Sem essa documentação organizada, a vistoria tende a gerar exigências que atrasam a emissão do AVCB.
Transição: Com normas e lógica definidas, é necessário aplicar critérios práticos ao projetar a integração no edifício.
Projetando a integração na prática: especificações e soluções aplicáveis
Seleção de equipamentos: luminárias, centrais, detectores e interfaces
Escolher equipamentos adequados é central para evitar falhas e reprovações. Diretrizes práticas:
- Opte por luminárias com IP adequado ao ambiente (por exemplo IP65 em áreas expostas à água de incêndio, ou IP20 em tetos protegidos);
- Para centrais, selecionar equipamentos com monitoramento remoto e registros de eventos (logs) que possam ser impressos e entregues em vistoria;
- Confirmar que o painel de alarme de incêndio possui saídas de relé supervisionadas (contato seco) para comando da central de iluminação;
- Preferir módulos ou interfaces com isolamento galvânico quando há risco de loops de terra ou interferência;
- Documentar a curva de atuação do flow switch e especificar relés com capacidade de corrente e tensão compatíveis com os módulos de iluminação.
Solicite fichas técnicas e certificados de conformidade dos fabricantes; isso facilita aprovação em vistoria.
Layout e posicionamento para garantir rotas de fuga iluminadas
O projeto luminotécnico deve garantir níveis mínimos nas rotas de fuga e na sinalização. Recomendações práticas:
- Distribuir luminárias de emergência em corredores, antecâmaras e patamares de escada para evitar zonas de sombra;
- Evitar instalar baterias ou centrais diretamente sob tubulações de sprinkler sem proteção; em caso de vazamento, equipamentos essenciais não podem ser comprometidos;
- Manter sinalizações fotoluminescentes visíveis e protegidas, complementando a iluminação de emergência para redundância;
- Integrar dispositivos de teste remoto que permitam ao síndico ou técnico acionar os circuitos sem interromper operações.
Um layout bem projetado facilita manutenção e reduz intervenções posteriores que podem invalidar o AVCB.
Proteção das baterias e componentes elétricos contra água e calor
Baterias e centrais são sensíveis a umidade e calor. Medidas para proteger esses componentes incluem:
- Instalar centrais de baterias em salas técnicas protegidas por barreiras contra spray de água e com piso elevado;
- Usar caixas e invólucros com selo IP e ventilação adequada para evitar acúmulo de calor; prever sensores de temperatura;
- Manter distância minima entre tubulação de sprinkler e componentes elétricos, conforme projeto hidráulico e normas;
- Implementar detecção de água e drenagem na câmara técnica para permitir alarmes de líquidointrusão precoce.
Essas proteções preservam a integridade da alimentação de emergência no evento real.
Transição: Após a instalação, o comissionamento e a rotina de manutenção garantem operação contínua e aceitação em fiscalização.
Comissionamento, testes e manutenção para aprovação e operação segura
Testes de aceitação inicial: simulação de fluxo e ensaios
O comissionamento é obrigatório e deve simular condições reais de atuação. Itens de aceitação:
- Teste de fluxo do sprinkler (acionamento de flow switch) para confirmar que o painel aciona alarmes e que a central de iluminação responde conforme lógica definida;
- Verificação de níveis de iluminância nas rotas de fuga com medidor luxímetro e comparação com os valores do projeto;
- Teste de autonomia das baterias e ensaio de descarga parcial/total conforme escopo do projeto;
- Relatório de comissionamento com registros de valores, assinaturas do projetista, do instalador e eventuais não conformidades tratadas.
Esses relatórios são documentos chave para o dossiê apresentado ao Corpo de Bombeiros.
Rotina de manutenção e registros exigidos
Para manter conformidade e reduzir chances de reprovação em fiscalizações periódicas, manter rotina estruturada:
- Inspeção visual semanal das luminárias e painéis de controle;
- Teste funcional mensal (acionamento rápido) e registro do resultado;
- Teste de autonomia conforme projeto e norma (período anual ou conforme definido) com relatório assinado;
- Inspeção e manutenção dos flow switches, válvulas e bombas dos sprinklers conforme cronograma e registros de testes hidrostáticos quando aplicáveis;
- Contrato de manutenção com empresa habilitada que emita relatórios mensais/trimestrais e mantenha prontuário técnico disponível em vistoria.
Manter histórico de intervenções e relatórios assinados por técnico habilitado facilita renovações e contestação de exigências.
Solução de problemas comuns e respostas rápidas
Problemas recorrentes incluem falha de acionamento, baterias com capacidade reduzida e danos por água. Abordagens:
- Se a iluminação não aciona com o disparo do sprinkler: verificar continuidade do contato seco do painel de incêndio, estado do relé na central de iluminação e supervisão do circuito;
- Baterias que não mantêm autonomia: checar histórico de carga, temperatura ambiente da central e condição da bateria (substituição programada);
- Curto por água após atuação do sprinkler: isolar centrais em salas técnicas protegidas; inspecionar e substituir componentes afetados e revisar rotas de tubulação que possam causar spray direto;
- Falsos alarmes que comandam iluminação: investigar causas na detecção hidráulica, válvulas parcialmente fechadas ou sucção na linha de detecção.
Ter procedimentos escritos de ação e fornecedores com SLA reduz tempos de inatividade e riscos de autuação.
Transição: conhecer erros comuns ajuda a preveni-los no projeto, execução e manutenção.
Erros recorrentes que custam tempo e dinheiro — e como evitá‑los
Falta de interface adequada entre central de incêndio e iluminação
Muitos projetos improvisam conexões elétricas sem supervisionamento. Resultado: a integração pode falhar no momento crítico. Evite:
- Uso de contatos não supervisionados — prefira contatos classificados e supervisionados pelo painel de incêndio;
- Relés subdimensionados ou sem isolamento — utilize equipamentos com certificação e faixas de operação compatíveis;
- Falta de diagrama funcional no projeto — sempre incluir esquemas unifilares e lógica de atuação no memorial.
Escolha errada de luminárias e posicionamento inadequado
Luminárias com IP insuficiente, potências mal dimensionadas ou posicionamento que não atende fluxos de evacuação geram exigência imediata. Boas práticas:
- Dimensionar luminância por cálculo luminotécnico e ensaio prático;
- Escolher proteção IP conforme risco de exposição a água;
- Evitar instalar luminárias autônomas sob pontos de possível impacto ou vazamento direto.
Falta de documentação, contratos e registro de manutenção
Mesmo quando o sistema está tecnicamente correto, a ausência de contratos ativos e do histórico de manutenção é motivo de reprovação. Requisitos mínimos a manter:
- Memorial descritivo, as-built elétrico e hidráulico;
- Relatórios de comissionamento, testes mensais e anuais assinados por empresa habilitada;
- Contrato vigente de manutenção com escopo claro (frequência, SLA, substituição de baterias).
Transição: para transformar conhecimento em ação, é necessário um conjunto de passos práticos que podem ser executados imediatamente pelo síndico, gestor ou engenheiro responsável.
Resumo e próximos passos: checklist prático para colocar o projeto em conformidade
Checklist de ação imediata
- Revisar projeto atual e verificar presença de flow switches e saídas de contato seco do painel de incêndio;
- Inventariar tipos de iluminação de emergência (autônoma, centralizada, híbrida) e sua localização; avaliar IP e proteção das luminárias;
- Solicitar relatório de comissionamento e registros de testes; se inexistentes, agendar comissionamento e ensaio de iluminância;
- Contratar empresa habilitada para manutenção preventiva com fornecimento de relatórios mensais e anuais;
- Documentar lógica de comando e incluir diagrama unifilar no prontuário técnico para apresentação ao Corpo de Bombeiros;
- Proteger centrais e baterias contra spray de água; revisar arranjos físicos e deslocar equipamentos críticos para salas protegidas quando necessário.
Recomendações finais e prioridade operacional
Priorize correções que afetem diretamente a segurança das rotas de fuga e a integridade dos equipamentos críticos. Em ordem de prioridade prática: garantir acionamento automático comprovado da iluminação com o fluxo de sprinklers; assegurar autonomia e testes de baterias; proteger fisicamente centrais; e, por fim, organizar documentação e contratos de manutenção.
Próximo passo sugerido para síndicos e gestores em São Paulo
- Agendar auditoria técnica com engenheiro de segurança contra incêndio para levantamento em campo;
- Solicitar ao instalador e ao fabricante as fichas técnicas e certificados dos equipamentos de iluminação e centrais;
- Preparar dossiê com memorial, relatórios de comissionamento e contrato de manutenção antes de uma nova vistoria do Corpo de Bombeiros.
Seguindo essas medidas, a integração entre sprinkler e iluminação de emergência passa de um risco regulatório e operacional para um diferencial de segurança e conformidade que protege pessoas, bens e o valor do imóvel.
